BART DEELEN'S BOUWDOK

Bouwjaar: 2005            Bouwnummer: 1         Te waterlating: 14 februari 2005      4e onderhoudsbeurt: 06-06-2008


DE OPDUWER



Een opduwer is een sleep/ duwbootje van 5 a 7 meter, dat de overgang van de zeilvaart
op de binnenwateren heeft geholpen in een tijd dat de Luxe-motor voor veel schippers onbetaalbaar was.
Met een "relatief" kleine investering kon de zeilschipper de inhoud van zijn schip (draagvermogen) blijven
inzetten om geld te verdienen, maar was niet meer afhankelijk van de wind.
Heden ten dage worden deze bootjes door liefhebbers weer in ere hersteld en voor
het spelevaren gebruikt.
Ook de modelbouwer is getroffen door de sierlijkheid van deze scheepjes en er vaart menig
radiografisch bestuurd model door Nederland.
Voor de beginnende modelbouwer is dit een perfecte keuze.


Hoe het allemaal begon
van het een komt het ander
begin
start
Het boegstuk
De schroefas is geplaatst
boeg
zij



Wat op het eerste gezicht er gemakkelijk en fraai uitziet, wil nog wel eens tegen vallen, als je het zelf
moet maken.
Een model heeft altijd 3 dimensies en die dienen dan ook haarfijn op elkaar aan te sluiten.
Een mooi voorbeeld is de schroefas.
Hij kan te hoog of te laag zitten, waardoor de schroef vast loopt in het schroefraam.
Of hij wijst te veel naar links of rechts, waardoor het model zonder sturen rondjes gaat draaien.


Modelbouwers doen het in hout
Doe dit maar eens in ijzer/ staal
planken
bekleed

Als je het geheel waterdicht wilt maken, zul de zaak in de polyester moeten zetten.
Omdat het model echt moet gaan varen en je je dure motor en vaarregelaar niet na de 1e keer wilt
verliezen door kortsluiting, is secuur werken noodzakelijk.



polyester
achter



Er gaat niet alleen een schroefas in, maar nog veel meer elektronica,
Zoals een vaarregelaar, roerservo, batterij en niet te vergeten
een stevige elektromotor met ontstoring.

Wat er allemaal in gaat
ontstoringsweerstanden
electro
ontstoor
De motor is ontstoord
Dit alles is straks onzichtbaar
motor
babybadje


Elektronica is wel mooi, maar zonder roer kom je ook niet ver met deze Push Tug.

Het roerblad
Schroefas raam
roer

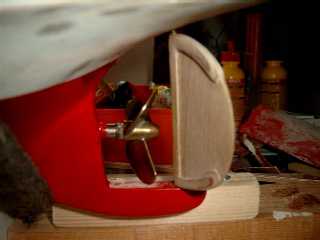

roerraam

Nu het onderwaterschip klaar is, gaan we verder met de kuip en de opbouw.
Dit zijn de delen die iedereen ziet en daaraan heb ik dan ook veel tijd en zorg aan besteed.

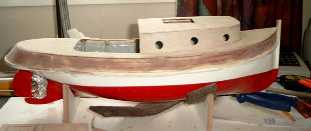

opbouw
boven


kuip
kuip2


luik
patrijspoorten


boeg
bartje

De trotse Bart aan het roer
bijna af
opduwer Bart


Niet alleen het uiterlijk is fraai afgewerkt, maar ook de elektronica is onberispelijk aangebracht om de opduwer radiografisch bestuurbaar te maken.

Bec motor controle motor inbouw


Er zijn nog wat kleine details die erop moeten, zoals de verlichting en een naambord.
Inmiddels heb ik weer een nieuwe tekening gekocht bij het tekeningen archief van de
Nederlandse Vereniging van Modelbouwers.

De opduwer van Ebe de Jong
Opduwer enthousiasten: www.opduwers.nl


Mijn 2e bouwproject: Een Balboot een z.g. knikspant sleepboot met straalbuisroer


Terug naar BOVEN

Genoten van deze mooie plaatjes; schrijf dan naar: ebe@ebedejong.nl

Bart is op 3 juni 2008 overleden.
